एबीएस पीएलए 3 डी प्रिंटर फिलामेंट एक्सट्रूडर +/- 0.03 मिमी सहिष्णुता पीएलसी ऑटो कंट्रोलिंग सिस्टम
श्रृंखला और विशिष्टता एबीएस पीएलए 3 डी प्रिंटर फिलामेंट एक्सट्रूडर +/- 0.03 मिमी सहिष्णुता पीएलसी ऑटो कंट्रोलिंग सिस्टम
| आदर्श | शक्ति | व्यास | क्षमता | सहनशीलता | सामग्री |
| GSD-35 | 4KW | 1.75 मिमी-3.00mm | 8-15KG / एच | 0.03mm | पीएलए एबीएस पीए पीईटी एचआईपीएस टीपीयू इत्यादि |
| GSD-45 | 7.5KW | 1.75 मिमी-3.00mm | 20-35KG / एच | 0.03mm | पीएलए एबीएस पीए पीईटी एचआईपीएस टीपीयू इत्यादि |
| GSD-65 | 15KW | 1.75 मिमी-3.00mm | 50-70KG / एच | 0.03mm | पीएलए एबीएस पीए पीईटी एचआईपीएस टीपीयू इत्यादि |

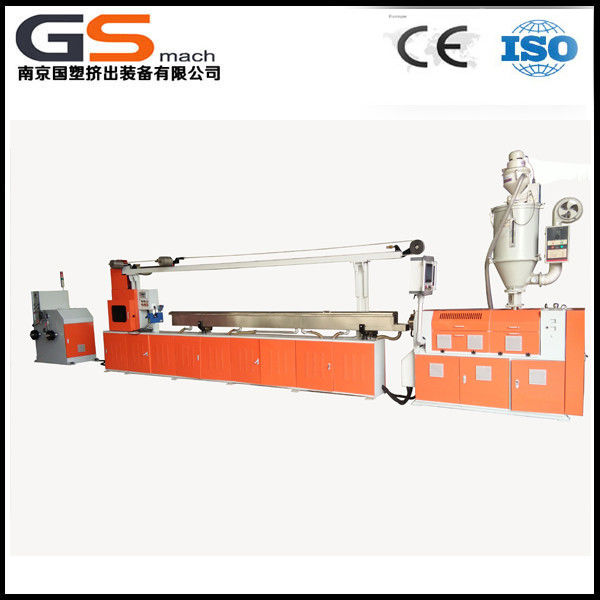

------ एक्सट्रूज़न लाइन
------ स्थान स्थापित करें : 9.9 2 एम * 1.02 एम * 1.98 मीटर (लंबाई * चौड़ाई * ऊंचाई)
------ औसत आउटपुट: 8 ~ 15 किलो / एच +/- 10%, उत्पादन की गति 60-85 मीटर / मिनट (डीएन 1.75 मिमी और डीएन 3.0 मिमी)
------ कुल पावर: 20 किलोवाट
------संक्षिप्त परिचय
जीएसडी -45 3 डी फिलामेंट एक्सट्रूडर मशीन "SIEMENS" पीएलसी और पीआईडी नियंत्रण प्रणाली, सटीक ठंडा पानी तापमान नियंत्रण प्रणाली, गोलाकार लेजर माप प्रणाली और कुशल लोडिंग घुमावदार प्रणाली आदि का उपयोग करता है .. कार्यक्रम स्वचालित रूप से ठंडा पानी के तापमान को नियंत्रित करेगा और के अनुसार गोलाकार लेजर से डेटा, जो सुनिश्चित करेगा कि गोलाकार सहिष्णुता 0.03 मिमी से कम है।
------ बाहरी उपस्थिति की आवश्यकता
रॉड / तार की आंतरिक और बाहरी सतह चिकनी और एकल रंग होनी चाहिए, एक समान दीवार मोटाई, कोई विनिर्माण दोष और वायु बुलबुला, संकोचन, दरार, गैर-समानता आदि होना चाहिए।
------ अधिकतम एक्सट्रूज़न आउटपुट: 3 0 किग्रा / एच +/- 10% (संदर्भ के लिए)
------ पेंच
------ व्यास: Φ 45 मिमी
------ एल / डी = 28: 1
------ पेंच की सामग्री: 38CrMoALA
------ पेंच सतह उपचार: फोर्ज करने योग्य टुकड़ा, नाजुकता 1 स्तर पर नाइट्रोजन उपचार,
------ नाइट्रोजन परत की मोटाई: 0.5-0.6 मिमी, कठोरता: एचआरसी 63 +/- 2
------ पेंच और नाली सतह खुरदरापन sc0.8um पेंच
------ स्क्रू सतह इलेक्ट्रोप्लेटेड परत मोटाई: 0.03 मिमी - 0.4 मिमी
------ एबीएस पीएलए पीए एचआईपीएस पीपी granules विशेष रूप से प्रसंस्करण के लिए पेंच डिजाइन
------बैरल
------ सामग्री: 38CrMoAlA
------ बैरल आंतरिक सतह उपचार:
स्क्रू सतह उपचार: फोर्ज करने योग्य टुकड़े, नाजुकता 1 स्तर, नाइट्रोजन परत की मोटाई पर नाइट्रोजन उपचार:
0.5-0.6mm, कठोरता: HRC65 +/- 2
------ आंतरिक चेहरा खुरदरापन: ≤1.6um
------ ताप प्रकार: कास्ट एल्यूमीनियम हीटर, आंतरिक चेहरे पर पॉलिश खत्म, बाहर स्टेनलेस स्टील।
------ ताप क्षेत्र और शक्ति: 3 जोन, 2.2 किलोवाट / क्षेत्र
------ बैरल की शीतलन: उच्च दक्षता निर्बाध ठंडा प्रशंसक
------ बैरल की शीतलन: उच्च दक्षता निर्बाध ठंडा प्रशंसक
------ शीतलन क्षेत्र और शक्ति: 3 जोन
------ बैरल के प्रवेश की प्रविष्टि जैकेट प्रकार को सर्कल-पानी शीतलन के साथ गोद लेती है, ठंडा पानी 2 किलो / एम 2
------ प्रसारण
------ रेड्यूसर प्रकार: हार्ड-टूथेड सतह गियर रेड्यूसर, हेलीकल गियर ट्रांसमिशन
गियर उच्च शक्ति वाले कार्बन मिश्र धातु इस्पात से बना है जो सामान्यीकृत और क्वेंचिंग उपचार, कठोरता एचआरसी 58-62, संख्यात्मक नियंत्रण पीसने की प्रक्रिया को अपनाया गया है, उत्पाद राज्य पेशेवर मानकों के अनुरूप हैं- ZBJ190004
------- जोर असर: जापान " एनएसके " उत्पाद को गोद ले।
------ ड्राइविंग मोटर
------ एसी चर " डेल्टा " आविष्कारक, " डब्ल्यूएन " मोटर , 7.5 किलोवाट , चीन में सर्वश्रेष्ठ ब्रांड। थर्मल अधिभार के साथ
संरक्षण, पूरी तरह से संलग्न, प्रशंसक ठंडा
------ कार्य प्रकार: बेल्ट द्वारा जुड़े मोटर और reducer।
------ ट्रांसमिशन सिस्टम ढाल: धातु जाल ढाल, तीर रोटेशन की दिशा इंगित करता है।

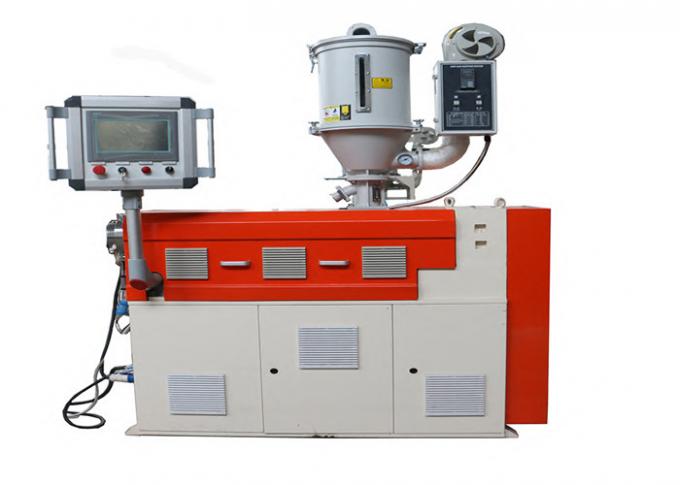

एबीएस पीएलए 3 डी प्रिंटर फिलामेंट एक्सट्रूडर +/- 0.03 मिमी सहिष्णुता पीएलसी ऑटो कंट्रोलिंग सिस्टम की तस्वीर
